特性

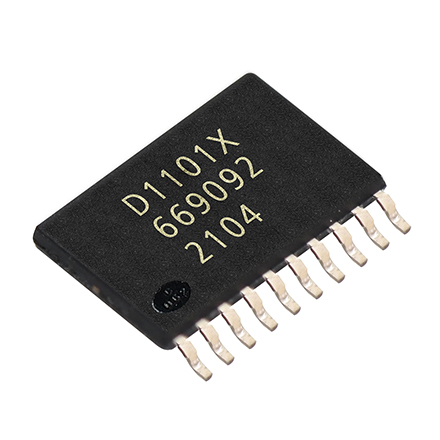

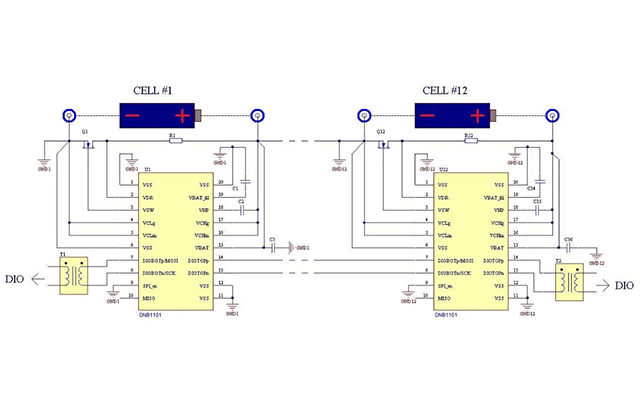

该款芯片为单电芯电池管理芯片,提供电池的电压检测,温度检测,阻抗检测和均衡功能。芯片的温度检测功能无需NTC和相关外围电路,阻抗检测功能让一些高级的系统应用成为可能。芯片支持内部均衡和外部均衡,外部均衡和阻抗共用一套外围电路,内部均衡无需外围电路。芯片带有一定的自诊断能力,支持过欠压报警,高低温报警,以及其他芯片相关的异常报警。
优势
1)可直接标贴到柔性PCB(FPCB)上,简化电路的同时可以省掉从控板。
2)内置温度传感器,无需NTC和相关的外围电路,节省物料。
3)提供电芯内阻监控功能,支持一些高级应用的实现。
4)支持热失控提前预警。
5)支持超快充实现。
6)支持电芯老化状态的在线读取,节省回收过程的成本。
数据手册
勘误表
应用手册
电压测量精度 +/- 2mV | 电芯测量电压范围 1.9V至5.5V |
芯片内部温度传感器精度 +/- 2.5K | 菊花链通讯速率 1Mbps |
工作温度范围 -40度至105度 | 阻抗监测频率范围 7.5mHz至7.8kHz |
最大片上均衡电流200mA |
1、1LINX_FPC_V2.1B用户指南.pdf
2、4LINX_FR4_V2.0用户指南.pdf
3、DNB11xx_Monitor_GUI_(EM)用户指南.pdf
4、DNB11xx软件开发手册V1.1.pdf
5、PC_Board用户指南V1.0.pdf
直播: 电池管理芯片方案设计和注意事项
此次研讨会,将为您介绍大唐恩智浦基于单电芯的电池管理方案设计以及注意事项:
- 此方案可以为客户带来更加精确的温度和电压采样;
- 额外提供给客户的阻抗检测功能,为新能源汽车动力电池的安全保驾护航;
- 此方案中的电池管理芯片DNB1168,其核心部件100% 国产化,片内集成电芯交流阻抗监测、片内集成温度传感器、最高安全等级ASIL-D的电路实现。
